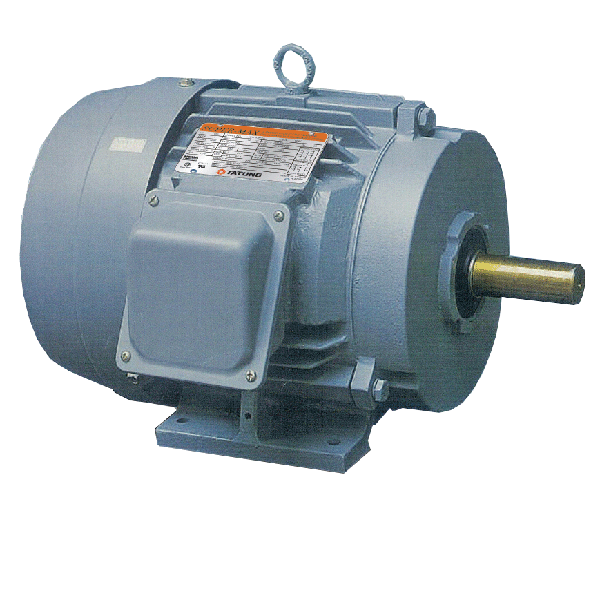

超高效率モーターSUPER MAX系列(NEMA Premium標準)

モーター特徴

三相, 60Hz, 100HP 定格 200-230/460V 。

125HP,150HP 定格 230/460V。

200HP(含)以上の定格は 460V。

本系列モーターは NEMA design B ,使用係数S.F. 1.15,使用環境周溫 40℃以下にて連続運転可能。

高耐熱絶縁材料を使用し、 F 級及 B 級クラスにて対応。

フレームとブラケットに高強度鋳鉄を採用。

低ノイズと低振動を実現した高品質モーター。

大型の結線箱を採用し結線方法の簡素化を実現。

負荷側軸上ベアリング横にゴム製或いは金属製のカバーを付けているため、水分・粉塵等は内部へ侵入しない設計です。

火炎製、腐食性の無いファンを使用した低ノイズの高効率モーター。

本系列モーターは CSA 認證商品。

 指定可能特典

結線箱及びファンカバーは鋳鉄材質へ変更可能。

異電圧対応可能(対応機種の限定有り)。

 NEMA 規格の C & D 型凸縁対応可能。

２軸型モーター対応可能。

モーター特徴

使用電源：60HZ，200-230/460V或575V，その他要望規格への対応可。(200HP以上,460V or 575V)

時間定格：使用係数1.15。

周温：-10℃~40℃。

標高：海抜1000 ｍ以下。

フレーム及び前後ブラケットは鋳鉄製。

大型鉄板結線箱(505T以上の材質は鋳鉄)，90°回転可能。

標準取付位置は軸側から見て左側(F1)ですが変更可能。

枠番280T以下は両側とも大型の密封ベアリング。320T以上は両側とも，大型開放ベアリング使用。高品質のグリスを使用し低摩耗且つ製品寿命の延長を実現。

全系列モーターの回転方向が選択可能。標準は軸側から見て反時計回り。

ステンレス製の名板。

内部は標準サビ止め塗装， 外部はPU塗裝。

( 標準色：UNSELL7.5Y8.9/0.4)。
